設備說明：

機組由提取罐、過濾器、藥液泵、加熱器、蒸發皿、冷卻器、油分器、升溫器、工控機等組成。

中藥經浸泡加熱后，浸出液由泵從提取罐底部泵入外加熱器加熱。多余泵液切向進入提取罐底部回流，起到局部攪拌作用。提取液由加熱器加熱后，經分離濃縮器閃蒸分離。二次蒸汽切向進去提取罐，一方面把熱量傳給提取罐內溶劑，一方面起攪拌作用。

余氣一路進入冷凝器冷成溶劑，回流進入提取罐。一路進入冷凝液升溫器進行熱交換，使冷凝液溫度接近提取罐液沸點，余氣進入冷凝器。由于溶劑回流量大，藥材與溶劑中含溶質的密度保持高梯度，溶質快速溶出。由于是一方面提取，一方面濃縮，且濃縮液不斷排出，流程時間大大縮短，僅需4~6個小時。由于能使冷凝液回流溫度接近提取罐溶液沸點，能耗低。整個機組為密閉操作，溶劑消耗少。

整個機組為工控機控制，操作程序、加熱溫度、蒸發溫度、回流溫度、系統真空壓力、提取罐溶劑頁面、濃縮液濃度、蒸發濃縮罐頁面均能設定和控制，使工藝流程運行更加可靠、穩定、安全。

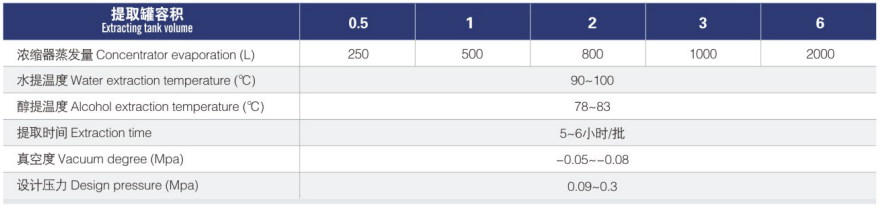

技術參數：
